ｆａｎａｄapter

OJI Special　
Xeon FAN plate Kit（仮称）　　made in Japan

2002/feb/28

ファンから送出された空気の流れを変えるアダプターです。
RIMMマザーではメモリー冷却等を推奨しているマザーが多く見られます。ファンの風をうまくマザーボード側に向けることで　効率よく冷やすことが可能になります。
標準的な６０mm角の規格ファンですと　他社製ののヒートシンクへも取り付け可能です。

※不要振動　風向　風切り音　を設計段階から考慮。　精密板金プラス強化構造、SUS製　0.5mm厚。

OJI Special　
Xeon heat sink FAN adapter Kit（仮称）　　（特許出願中）　made in Japan

２００２，Feb.１４

SuperMicro P4DC6+　は　非常に優れたマザーボードです。
安定性、拡張性、オンボード搭載SCSI　LAN　等　何をとっても優秀、トラブル無し一つ問題があるとすれば　静音性の問題です。
付属ヒートシンクの性能は良さそうなのですが　ファンがとても　うるさく、静かなオフィス、や　家庭で使う場合に問題になっています。

そこで　今回　OJI　Special　ヒートシンクファンアダプターキット（仮称）　　を開発いたしました。
一般大量生産と違い数々の特徴があります。

特徴
・市販もしくは　Xeonリテールパッケージ純正の　6ｃｍ角　25mm FAN がそのままつきます。
・静音25mmファンを付けることで　騒音を押さえることが可能です。
・ワンピース構造にすることで特別な改造無しに　簡単に　ねじ止めのみで　そのまま取り付けることが可能です。
・一枚板金でシンプルかつ高強度の設計構造により軽くでき　P4DC6+ 付属ヒートシンクに６０mm＊２５mmＦＡＮを取り付けた状態で　intelのXeon用ＦＡＮの規格の４５０ｇ以内の重量です。
・防錆鋼板を用いレーザー加工をしていることで　非常に錆びにくく　アルミに比べ約３倍　高強度です。ファンの取り付け歪みを極力抑えます。

P4DC6＋　付属の　ｎｉｄｅｃ　ＦＡＮと　ほぼ同じ　風量の　ＳＡＮＹＯ　ＤＣＰｉｃｏ Ace 25　109R0612H402(0.11A)静音ファンで実験をしたところ、
１，全負荷で　ほぼ　気温＋１５度に安定。
２，アイドルに近ければ　＋１０度程度です。
３，システム温度に対しては　＋1度～１０度以内という感じです。
４，ＳＡＮＹＯの15mm薄型高速ファンと同じ冷え方で　かつ静かです。

より冷やしたい人は　高速ファンを付けるのも良いでしょう。付属ＦＡＮと同程度の音圧レベルですが　１５ｍｍファンを付けるよりも　風量は大幅に増え　冷やせます。
注意）　温度データは当方の実験結果で保証値ではありません。

安価な市販量販ものの板金と違い、超高精度レーザーカット　プラス　精密板金　で作られております。
ファン取り付け用ねじのピッチ等は正確に空けられています。　また　レーザー加工等を採用することと精密板金により取り付け問題、隙間に対して０．３ｍｍ以下になるように考慮されています。
高精度を保つためにレーザー加工、精密板金折り曲げ加工により　隙間を極力抑えなおかつ　溶接をしない構造により　板金歪みとなる要因を排除し平面度を保持し、　騒音、空気の流れの悪影響を最低限に押さえています。
空気の流れを考えた構造により、　純正ファン装着部とアダプター使用でファンの取り付け位置が変わっても　冷却性能が変わらない設計になっています。
また　ワンピース構造のため　ねじ止めなどの無駄な突起物がないので　空気の通過音を押さえるよう設計されております。

仕様
・重量　約５０ｇ　（ねじ、ファン、ヒートシンク含まず）
・外形寸法　約８０mm＊２０mm＊６５ｍｍ（ねじ、ファン、ヒートシンク含まず）
・材質　ＣＰＣＣ（亜鉛メッキ鋼板）　レーザー精密板金加工
・参考重量　合計　約４１０ｇ
ヒートシンク（Ｐ４ＤＣ６＋　付属）　約２６０ｇ
ＳＡＮＹＯ　Ｘｅｏｎ純正ＦＡＮ（25mm）　約８０ｇ
取り付け金具Ｐ４ＤＣ６＋　付属）　１０ｇ
Xeon heat sink FAN adapter Kit　約６０ｇ

注意

注意１）　仕様等は性能向上等のため　予告無く変更する場合があります。
注意２）　本品は組み立てキットです。必要なねじ類は同胞されていますが　自己責任においてお使いいただきますようお願いいたします。
キットですので　組み立て後の結果、使用した結果　が　いかなる場合でも　私や販売店、関連会社は　補償は一切しませんので　ご了解の上使用していただきますようお願いいたします。

注意）　写真上　端面黒い部分は隙間ではなく　レーザーカットの窒化部分です。窒化により錆びにくく強度が出ます。

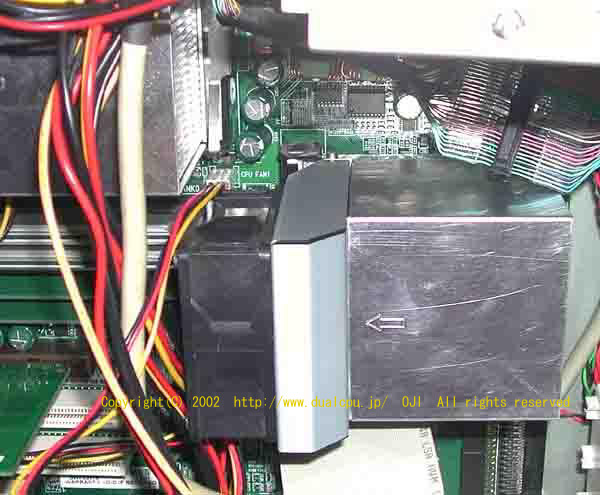

P4DC6+　に取り付けたところ

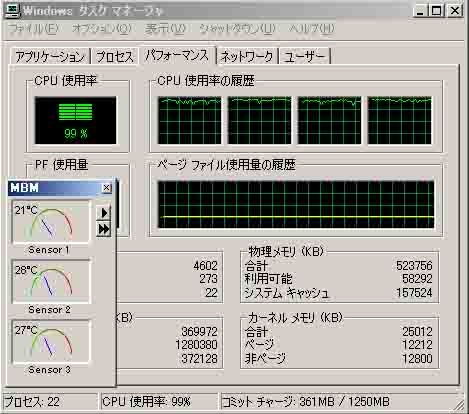

約１時間経過後の状態

参考データ　（参考データです。性能　騒音を保証する値ではありません）

CPU　FAN２　SANYO　ＤＣＰｉｃｏ Ace １5　(0.09A)　109P0612H702　約4100ｒｐｍ規格最大風量0.4 m3/min 、音圧レベル３２ｄＢ）
CPU　ＦＡＮ１　SANYO　ＤＣＰｉｃｏ Ace 25　(0.1１Ａ)109R0612H402　約3800ｒｐｍ規格最大風量0.53m3/min 、音圧レベル２８ｄＢ

　　　　　　　　　SANYO　ＤＣＰｉｃｏ Ace 25　(0.1７A)109R0612S402　約4600ｒｐｍ規格最大風量0.65m3/min 、音圧レベル３３ｄＢ
付属品　Nidec　　D06R-12THA　　　　　　　　　　　　　　　　　　　　　　約５０００ｒｐｍ規格最大風量0.50m3/min 、音圧レベル３２ｄＢ

風量を落とさず　約騒音が半分（音圧レベル比）になる　ＳＡＮＹＯ　ＤＣＰｉｃｏ Ace 25　(0.11A)　109R0612H402　がお勧めです。

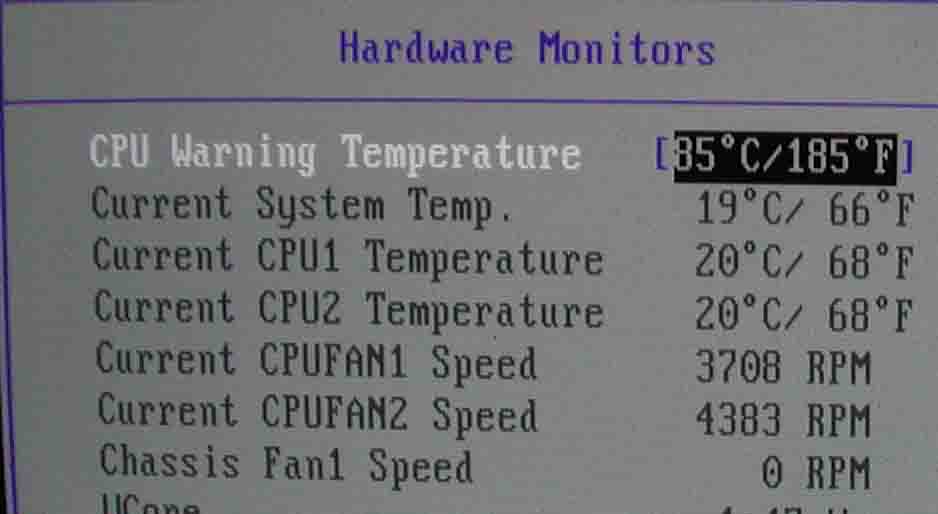

（BIOS読み　アイドル時）
