★　情報提供　君島さん　ありがとうございました　m(_ _)m　２００１／Ａｕｇ／２１

Ｓｌｏｔ１で　ＦＣＰＧＡﾀｲﾌﾟのＣＰＵを使いDual動作させるためには　必ずDual対応のドーターカードが必要ですが市販されているものは　ほとんどがカッパーマインコアのDual非対応ですし　相性等有ってなかなかうまくいかないのが現状です。

ほとんどのドーターカードで唱っている「Dual」動作は　PPGA　celelonの事でカッパーマインコアのpentium IIIのことではありません。
また　Dual動作の為の　結線は　カッパーマインコアと　PPGA　celelonでは異なっているために　そのままでは動作しません。

そこで　Dualのための結線を変えてしまえば動くはずなので、　ドーターカードの改造と言うことになります。
大抵は　１個や２個は　ドーターカードを持っていると思うので　一番安価に組むことができるはずです。



SL-02A++　河童850MHZ　＊２
Gigabyte　GA-6BXDS

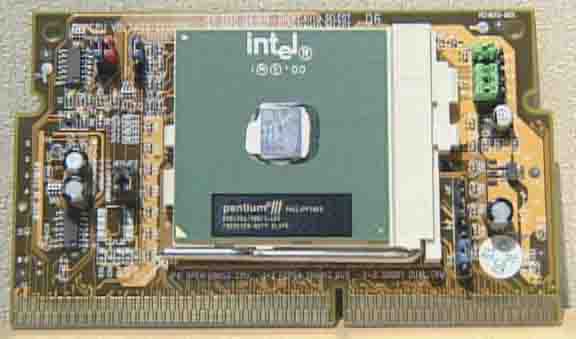

SL02A++

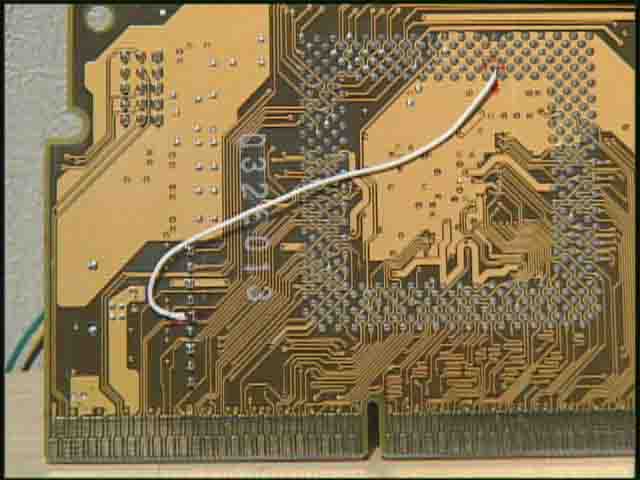

改造部分の画像　N33ピンとJP８の３番ピンをジャンパーで繋ぎます。

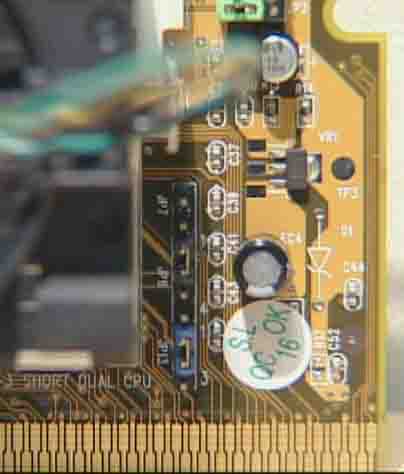

ジャンパー部分の設定

SL-02A と SL-02A++ とは若干回路が違うようです。
基板の裏の画像のジャンパー線の下にもJP7,JP8とつづいてJP13があります。
SL02A+ にはこのJP13がない様です。

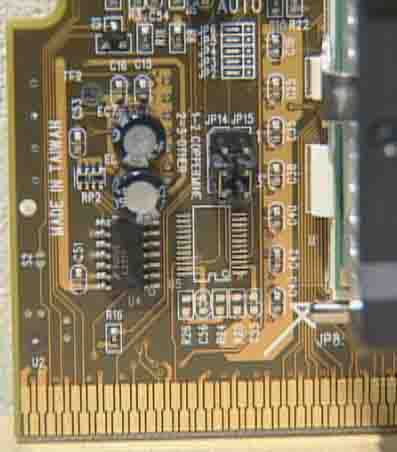

Dualの時は、ジャンパー線を繋いだのち、JP8は1,2番を、JP14JP15は2,3番をジャンパーします。

SL-02A と SL-02A++ とは若干回路が違うようです。
基板の裏の画像のジャンパー線の下にもJP7,JP8とつづいてJP13があります。
SL02A+ にはこのJP13がない様です。

Dualの時は、ジャンパー線を繋いだのち、JP8は1,2番を、JP14JP15は2,3番をジャンパーします。

 ★ ★ ★  HDBENCH Ver 3.30  (C)EP82改/かず ★ ★ ★
M/B Name
Processor   Dual Pentium III 845.01MHz[GenuineIntel family 6 model 8 step 3]

Cache       L1_Data:[16K]  L1_Instruction:[16K]  L2:[256K]
VideoCard   Matrox Graphics Millennium G400 AGP
Resolution  2560x1024 (32Bit color)
Memory      523,632 KByte
OS          Windows NT 4.0 (Build: 1381) Service Pack 6
Date        2001/08/20  01:14

Intel PIIX PCI Bus Master IDE Controller
  IBM-DTTA-351010         T56O

Adaptec AHA-294X/AHA-394X or AIC-78XX PCI SCSI Controller
  IBM     DNES-309170W    SA30

WinNT Promise FastTrak100 (tm) Controller
  Promise 2+0 Stripe/RAID01.10

   ALL  Integer   Float  MemoryR MemoryW MemoryRW  DirectDraw
 19421    77113   87125    19001   12638    23702          22

Rectangle   Text Ellipse  BitBlt    Read   Write    Copy  Drive
    18567  19388    7337      12   12897   11068    3536  M:\100MB
